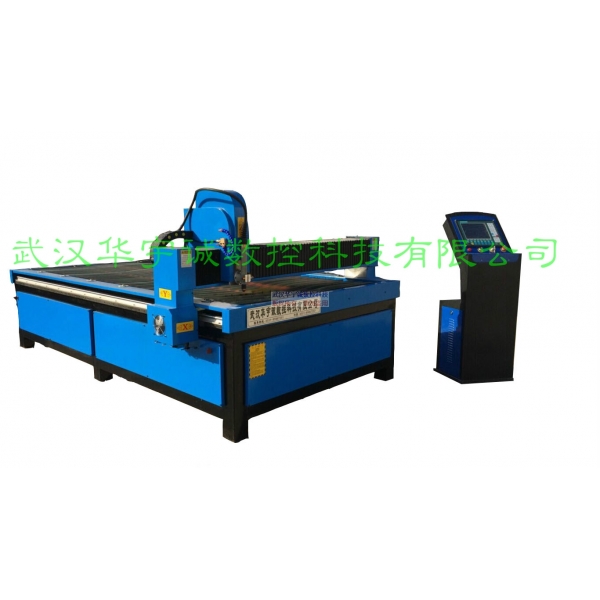

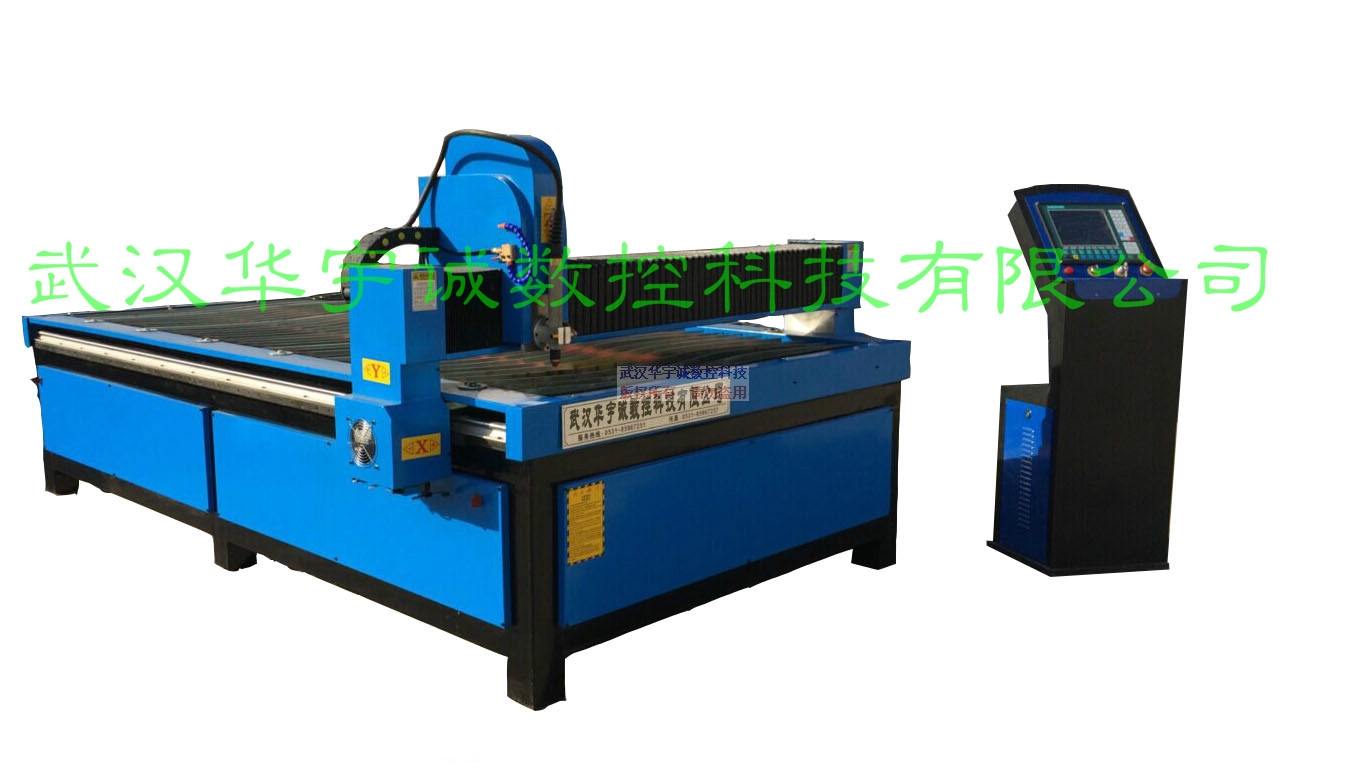

产品介绍：yc-12C型台式数控等离子切割机

        该型数控切割机机为台式龙门结构，整机工作台面采用整体围边式结构，具有运行稳定可靠，使用寿命长等特点；该机型采用光轴直线导轨、双边驱动。能实现对各种金属材料按任意图形的下料切割，适合1mm-16mm以内中、薄板材的碳钢板、铝板、铜板、不锈钢板等工件的快速数控切割下料，效果佳、无挂渣和毛刺；在使用时直接连接普通配置的台式电脑，运用文泰软件或AutoCAD绘图软件直接用于绘制图形，不需转换，直接切割，并可进行简单的排料，工件共边设置，购买本公司此款设备可享受免费送货上门、安装调试及培训。 同时也解决了薄板与厚板切割不能兼容之问题。本机标配为等离子切割方式，配置了弧压式自动调高系统与割炬防撞系统。 并且还配置了水喷降温装置一套，减少薄板切割热变形；该型设备是钣金加工行业与广告行业切割下料切割设备。购买本公司此款设备可享受免费送货上门、安装调试及培训。

产品主要技术参数：

 产品具备的几大优势：

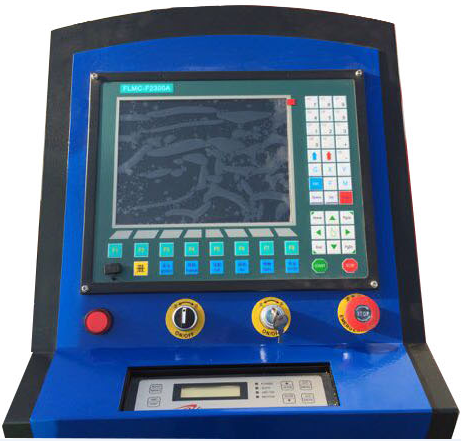

数控系统：该机型控制系统采用上海交大F2300系列；该型火焰/等离子切割机两用数控系统是一款专为龙门式切割机设计制造的标准型控制系统。拥有完善的切割加工工艺，10.4英寸真彩液晶显示，一体式键盘面板，秉承“交大”的设计传统，20年切割行业应用实践，拥有广泛的用户认知度。

   系统与IBE，FASTCAM等CAD/CAM套料软件完全兼容；采用U盘读取程序和软件升级；该控制系统多达45种常用图形库、图形矩阵、交错、重复排列、根据钢板厚度，在转角处可自动限速，有效防止过烧、图形钢板校正、支持边缘切割、偏移切割、具有断电、断点保护记忆功能、支持文泰、TYPEIII|、PM2000等特殊套料软件。

   具有简单的排料功能，方便用户使用，也可使用内置或外接键盘手工编程。并且单独设计了控制系统与自动调高系统立式控制柜，使整机美观、实用、大气。

   横梁结构部分：

  机器横梁采用台湾进口双轴心导轨，并配有防尘罩保护。等离子调高体为铝合金结构，减少横梁负载，调高轴为高碳钢棒，硬度高耐磨。等离子配套接口装有等离子防撞装置，对等离子割枪提供安全保护。同时配有等离子切割喷水装置，在切割时能实时对切割点喷水，起到提高切割效果，减小热变形的作用。

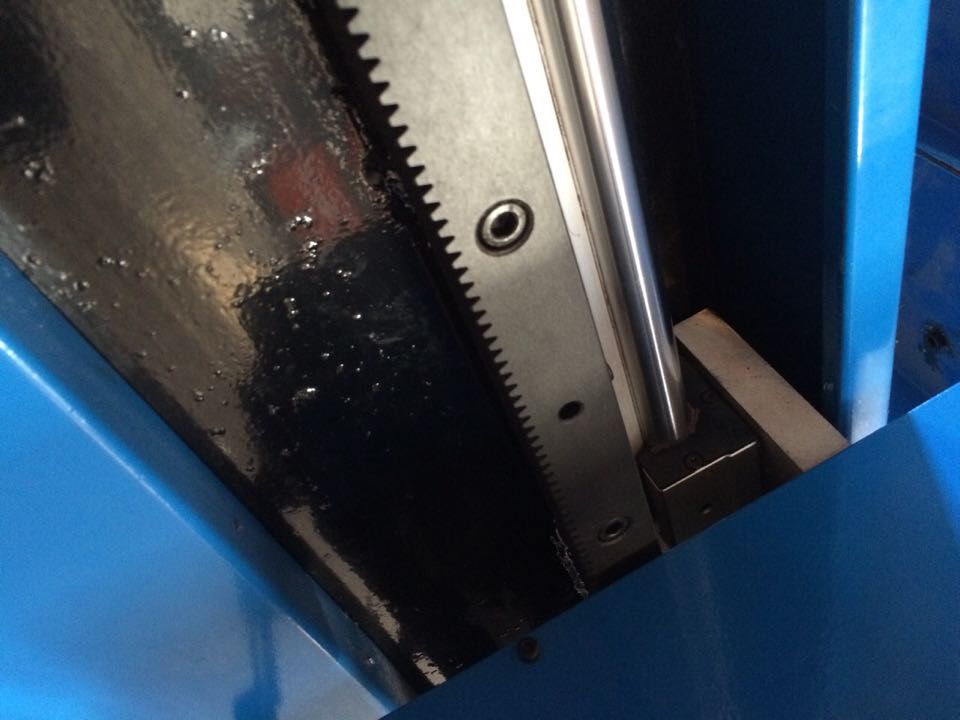

驱动系统部分：   机器纵向采用高精度齿条与日本进口松下伺服电机结合使用，所使用的齿轮、齿条全部经过全自动新型淬火设备加以淬火处理，精密的加工工艺，使其精度达到了GB/T100967-9级标准。同时用台湾双滚轴直线导轨保证纵向行走更加精准。

   纵向导轨经过精磨处理，表面平整度极佳，经久耐用。设备整机在12000mm/min高速下连续工作切割，机器移动精度高，机身稳定无抖动。

   限位装置部分：
   独特的四向流控制模块限位设计：当X方向或者Y方向的电机位置移动到最末端或者被限位的位置时，整个机器的动作将全部暂停工作。包括4个含有相同的电路单元的流控制模块，4个流控制模块由电缆与数控系统的串口连接，由接插件与现场变频调速器连接，每个流控制模块包括工作检测控制电路、长度显示通讯控制电路和变频调速器频率显示及输出控制电路，4个流控制模块装设在机柜内。

   我司实用型技术可同时对数控切割机进行远距离高精度的限位控制，大幅度提高生产能力、生产效率、产品质量和企业经济效益。另外，还具有安全生产系数高，操作简洁，减轻工人劳动强度等优点。

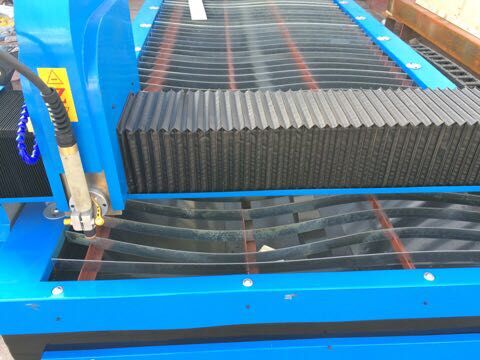

 割台部分：

   该型台式数控切割机割台部分采用龙门式数控切割机使用的扁铁型割台，其结构是用一定宽度80mm和厚度5mm的扁铁（一般用铁板剪切而成），相互平行排列组成。间距大小可根据常用下料板材厚度及零件大小来确定，一般为100-150mm。扁铁在使用过程中是易损件，为便于更换，采用插入式结构。

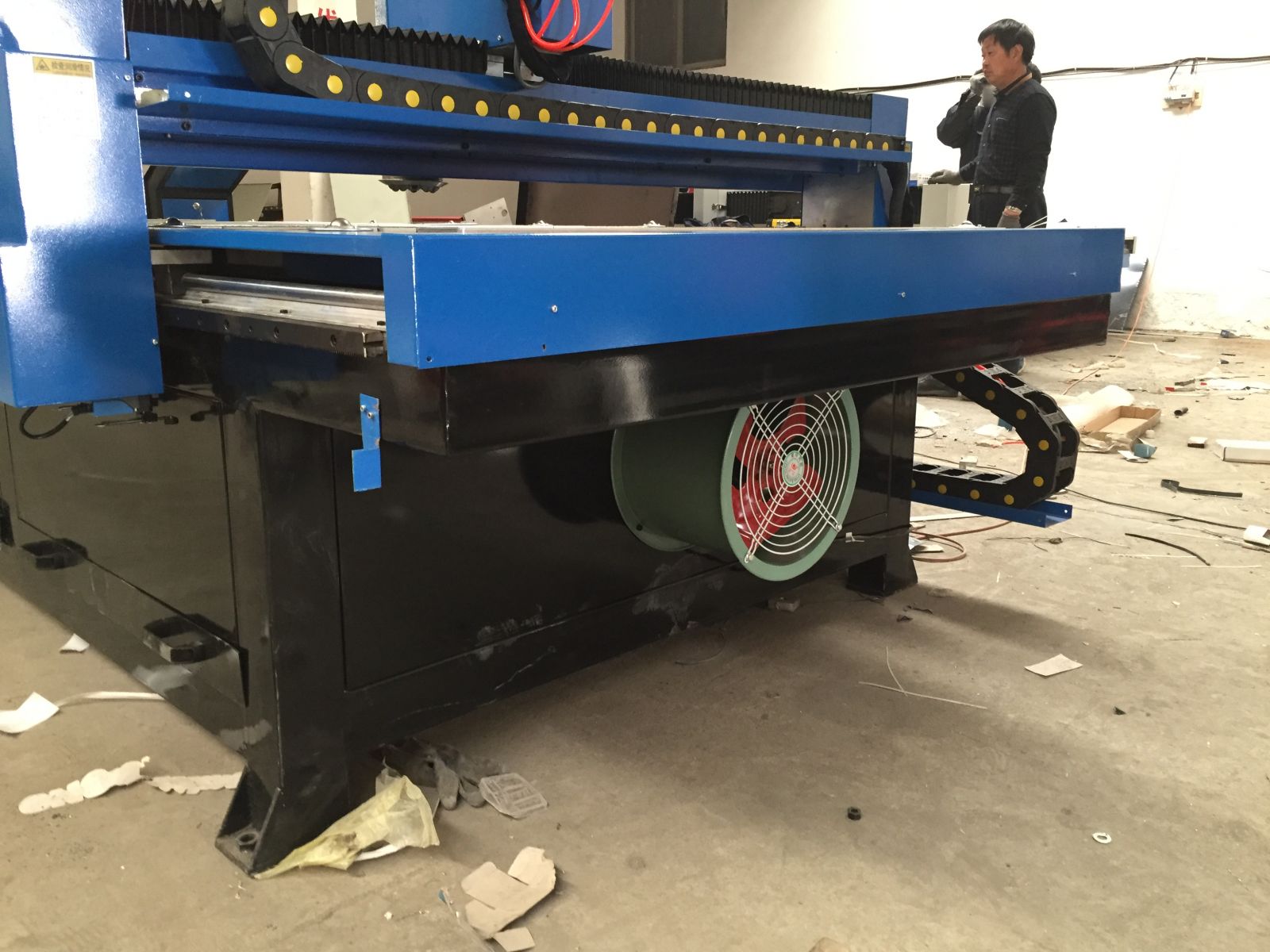

  ◆配备封闭式环保底槽与烟尘处理系统，特有的双风机排烟系统的设计（一端风机送风，另一端风机抽风），排烟能力更强劲，切割现场环境更洁净，空气更清新。

  ◆可根据客户要求设计成环保水槽与割枪喷水装置，将因热切割造成的边缘变色降低，切割后的烟尘直接落入水面。

  ◆有的厂家生产的数控等离子切割机，无环保底槽与排烟系统，加工现场烟尘弥漫，吸入人体后造成肺部疾病，给工作人员健康带来危害。

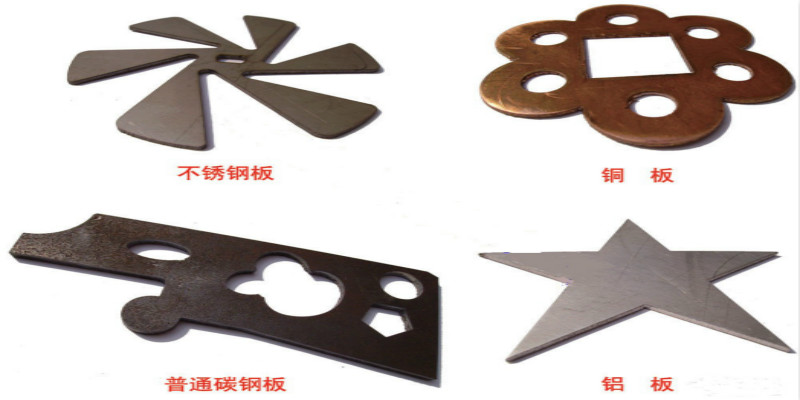

 样品展示：

附送配件：移动U盘一只、割嘴5套、产品说明书一本、图形转换软件一套、电源线一根、通针一套。

服务承诺：机器运抵需方处，在确定需方具备安装条件的情况下，供方立即派员到现场进行安装、调试。

人员培训：供方在现场免费为需方培训操作和维修人员。

质 保 期：质保期自安装调试验收完毕之日算起，设备质保期为1年，质保期后，提供设备终身技术支持服务。在质保期内，如因产品质量本身的质量原因引起的任何缺陷，均有供方负责解决，所有费用均有供方承担，同时双方协商适度延长质保时间。

售后服务：机器出现故障，供方在接到反映后在2小时内给予乙方技术解决方案，如用户不能自行解决，供方技术人员必须在48小时内赶到现场排除故障。

设备验收：设备在需方安装调试完毕后，由供、需双方共同对设备进行交机验收。

验收标准：械行业标准JB/T5102-99《坐标式气割机》，JB/T10045.3-1999《热切割气割质量和尺寸偏差》
