相贯线切割机

产品名称:
相贯线切割机
型号:
YC-XGX

产品描述

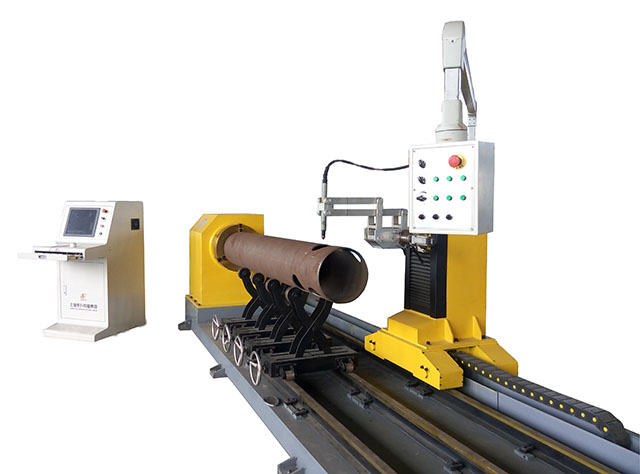

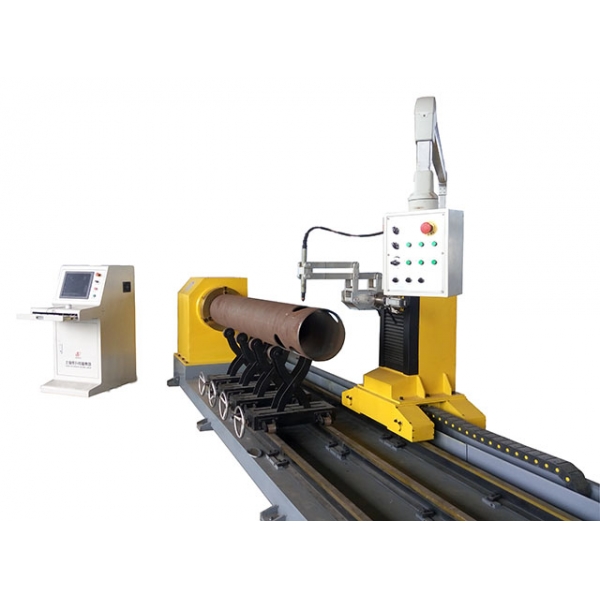

YC-XGX系列数控相贯线切割机（相贯线坡口切割机）是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。

YC-XGX系列5轴4联动管道坡口相贯线切割机的切割方式可根据用户要求选择氧乙炔气割、氧液化石油气气割或等离子切割。切割管径以及管子长度均可根据用户要求进行设计制造。

设备用途说明

1.主要用于各种管道系统的相贯线和端部的热切割。

2.适用工件材料：低碳钢 (铜镍管、不锈钢管需用等离子切割)

设备特点

专业管材优化数控系统具有，AutoCAD版工程设计图可直接生成CNC机床加工代码.三维仿真操作,节点展开,超长管件分拆,管件优化等,超大的兼容性，可兼容EGES DXF SAT和STL等软件。

设备设计以人为本，中文界面操作简单，设备结构先进可靠，适用于长期连续加工，运行控制稳定可靠。

高品质加工工艺：

1、卡盘主轴系统是相贯线切割机的重要组成部分，其品质和质量直接决定相贯线切割机的使用寿命及切割质量，我公司在卡盘主轴系统的设计中，完全按照机床主轴设计要求，采用高精度主轴，并选用优质角接触深沟滚子轴承组及高精度轴承组成主轴系统，准确控制主轴径向力及轴向力，在确保主轴达到机床精度的同时，延长了主轴系统的有效使用寿命；

2、坡口机的A轴旋转盘采用交叉滚子轴承。交叉滚子轴承刚性高、紧密及高转速下仍能确保准确，适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台。

3、国内相贯线切割机小车的底盘一般都采用单层钢板制做，由于其面积较大，极易产生加工变形及应力变形，底盘是切割机的基础，如产生变形将不能保证切割质量，为此，我公司在小车底盘的设计中，采用了箱式焊接底盘，加装纵向加强筋的结构设计，并对焊接底盘进行高温应力失效处理，保证了底盘的形态稳定性，从而达到保证切割质量的效果。

技术规格

编号	项目	参数
1	切割管径	Φ=60～600mm
2	切割方式	火焰、等离子
3	等离子切割管壁厚度	垂直切割1～20mm 坡口切割5-16mm
4	火焰切割管壁厚度	垂直切割6～60mm 坡口切割6--40mm
5	有效切割工件长度	12000mm（可定制）
6	要求工件椭圆度	≤1%
7	切割速度	10～2000mm/min
8	移动速度	10～6000 mm/min
9	割炬轴向摆动角度	A=±45°（等离子）；A=±60°（火焰）
10	割炬径向摆动角度	B=±45°（等离子）； B=±60°（火焰）
11	周围可接受温度	-20℃ -50℃
12	频率	50HZ ±2%
13	切割精度执行标准	按国际标准ISO9013-2002及ISO8206-1991
14	卡盘性质	手动3爪自定心（可定制自动锁紧卡盘）
15	切割长度精度	±1.0mm
16	机器颜色	指定
17	待割管重量	5000Kg
18	等离子电源	美国海宝Powermax105（原装进口）

运动轴数

运动轴	切割机轴数选择	活动范围
X轴：	割炬沿管件轴向移动轴	行程12000mm
Y轴：	管件旋转轴	360°自由回转
A轴：	割炬沿管件轴向摆动轴	±45°（等离子）
B轴：	割炬沿管件径向摆动轴	±45°（等离子）
Z轴：	上升下降轴	该轴不参加联动行程350mm

设备组件说明

序号	设备名称	规格型号	制造商品牌归属地
1	切割机主体	华宇诚	中国
2	数控系统	华宇诚	中国
4	伺服驱动	松下伺服	日本
5	等离子电源	海宝P105	美国

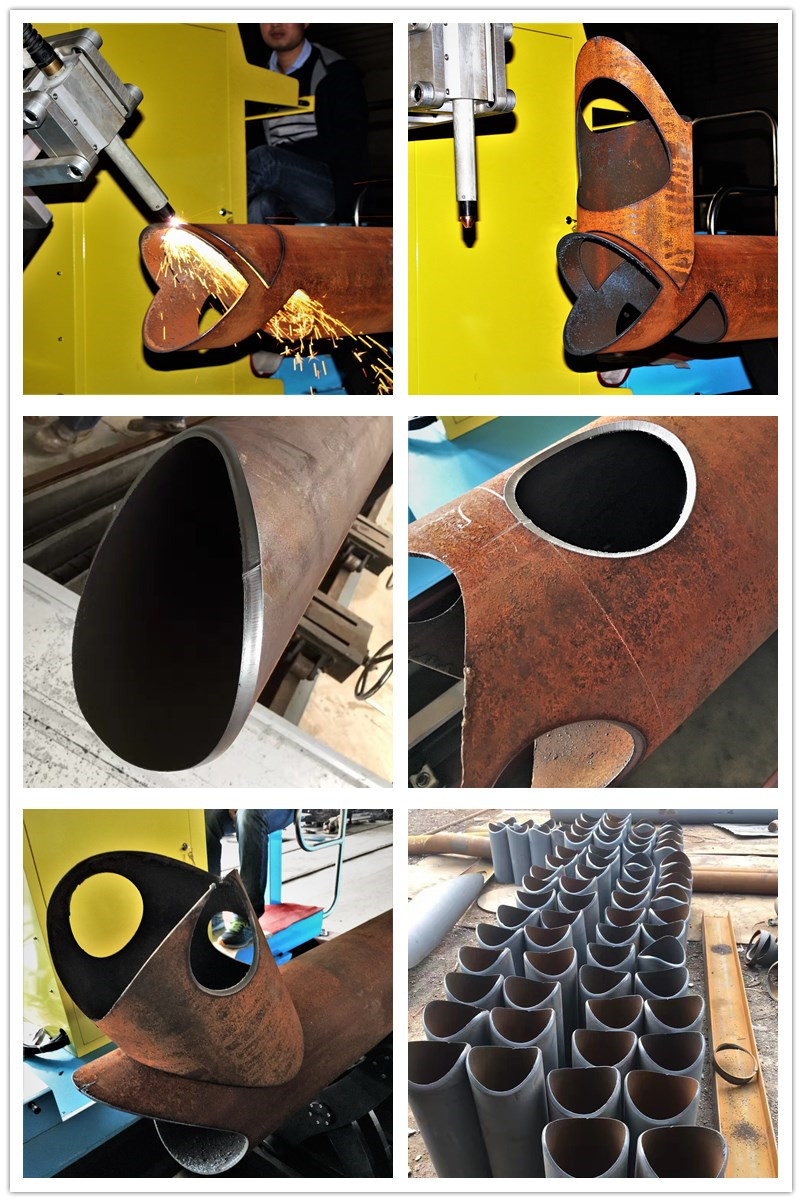

切割效果展示
